武汉特高压串联谐振试验装置的技术根基在于巧妙地运用了电感（L）与电容（C）的串联谐振原理。当试验频率调节到使回路感抗与容抗相等时，回路呈现纯电阻性，此时电抗器上的电压与试品上的电压将达到最大值，且为电源电压的Q倍（品质因数）。这意味着，只需提供足以补偿回路电阻损耗的较小容量电源，即可在试品上获得所需的高电压。 这一原理直接解决了传统方法的痛点。对于GIS、长电缆等大电容（Cx）试品，装置通过调整输出频率或电抗器电感量，使系统始终工作在谐振点附近。因此，其所需供电变压器的容量和重量大幅减少，现场对电源的要求显著降低，使得在变电站、野外等电源条件有限的场合进行高电压耐压试验成为可能，并大幅降低了试验的综合成本与设备运输难度。

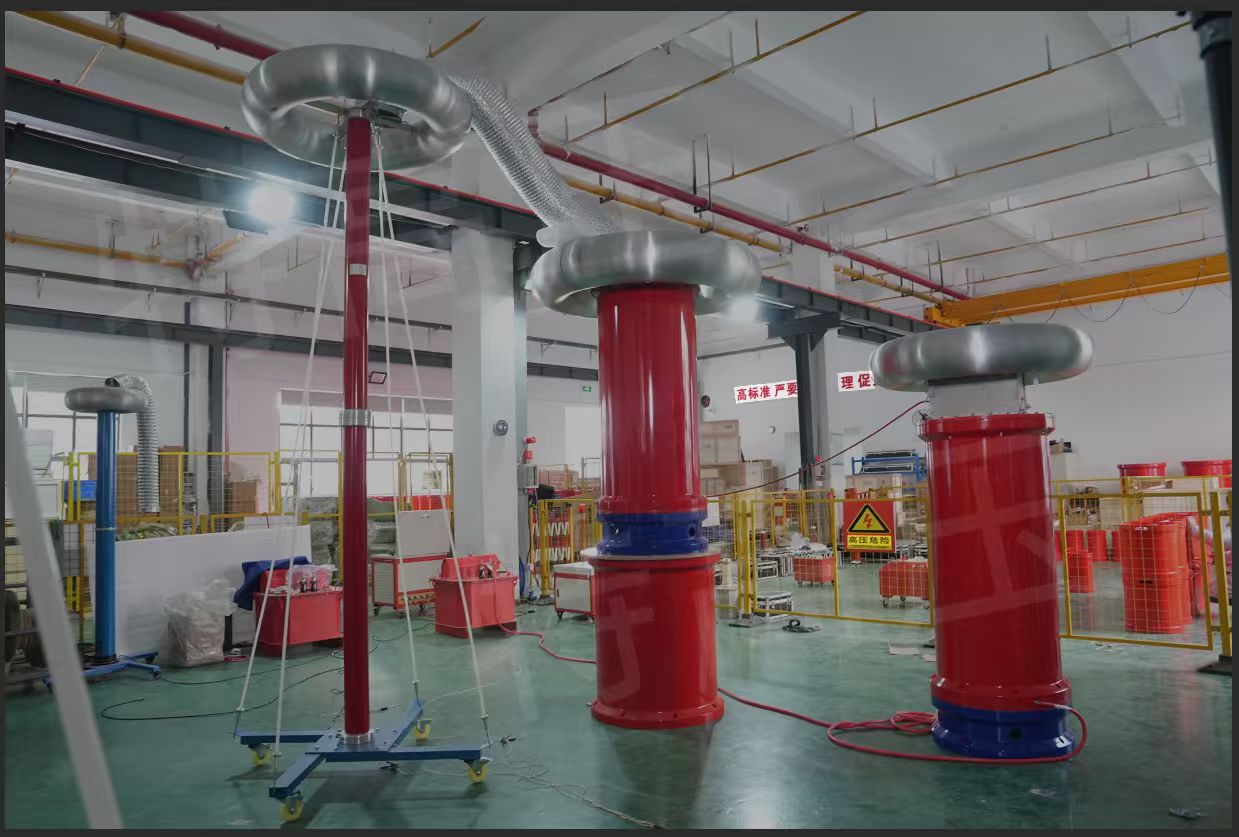

一套完整的串联谐振装置通常由变频电源、励磁变压器、谐振电抗器、电容分压器及测量保护单元组成。武汉特高压在这些核心组件的设计上注重性能与实用性的平衡。 变频电源作为“大脑"，输出频率可平滑调节（如30-300Hz），以精确匹配不同试品的谐振点，并采用SPWM等技术保证输出波形正弦度良好。励磁变压器为系统提供初始激励。谐振电抗器是核心储能元件，常采用干式设计，绝缘强度高，自然冷却，且多为模块化结构，通过并联或串联组合来灵活适应不同电压等级和试品容量。电容分压器用于精确测量施加在试品上的高压，并作为谐振电容的一部分。这种模块化设计使得整套系统可根据具体任务灵活配置，便于运输和现场组装。
为了简化操作并确保试验过程稳定，武汉特高压串联谐振装置集成了自动调谐与闭环控制功能。启动后，系统可进行“自动扫频"，快速找到当前接线下的谐振频率点。锁定谐振点后，装置进入“自动稳压"模式，通过闭环反馈控制，使试品上的电压稳定在预设值，即使试品存在轻微放电导致电容微变，系统也能快速微调频率以维持谐振和电压稳定。 整个过程通过触摸屏或计算机界面进行控制和监控，实时显示频率、电压、电流、励磁电压等关键参数，以及升压曲线。智能化的控制不仅降低了对操作人员经验的依赖，更保证了试验电压的准确性和稳定性，严格符合标准对耐压试验电压波形、幅值及持续时间的规范要求。
高压试验安全至上。武汉特高压装置设计了贯穿试验全程的多层次保护。硬件上，包含高压端过电压、过电流保护，励磁变压器过流、过热保护，电抗器过热保护等。 软件控制逻辑上，设有紧急急停按钮、闪络保护（试品击穿时自动快速切除电压并记录击穿电压）、失谐保护（防止系统脱离谐振点导致电流激增）等。所有保护均为硬件与软件双重配置，响应迅速。此外，系统采用一点接地原则，所有高电位部件均有明确的接地端子，并在操作界面有明确的接地状态提示或联锁，从流程上规范并保障了人身与设备安全。
武汉特高压串联谐振试验装置已广泛应用于电力系统、电气设备制造厂、轨道交通及大型工矿企业。其典型应用场景包括：
GIS交流耐压试验：因其等效电容大，是串联谐振经典的应用。装置可有效检测GIS内部绝缘缺陷。
高压/超高压交联电缆的现场交接与预防性试验：针对数公里长电缆的巨大电容，串联谐振是可行的现场工频或近似工频耐压方案。
大型发电机、变压器的交流耐压试验：特别是水内冷发电机，采用变频谐振可有效避免工频大电流对引水管路的潜在风险。
其他大容量容性负载试验。 在这些场景中，用户的积极反馈常集中于设备带来的显著效率提升（电源需求小、设备轻便）、试验电压波形质量好、系统操作智能化程度高以及在复杂现场环境下的可靠表现。其成功应用案例，验证了该装置作为现代高电压、大容量试验主流解决方案之一的实用价值。
总而言之，回应“串联谐振哪家好"这一问题，武汉特高压电力科技有限公司所展现的是一条以“原理增效、模块灵活、控制智能、安全为本"为核心的系统解决思路。其装置通过利用谐振原理突破电源容量限制，采用模块化设计增强现场适应性，集成智能控制确保试验精准稳定，并构建全方保护体系牢守安全底线。无论是为年度预防性试验画上圆满句号，还是为即将展开的新一年重大工程设备投运做好准备，选择一套像武汉特高压这样技术成熟的串联谐振试验装置，都意味着为高效、安全地完成各类大型容性设备的绝缘强度考核提供了关键的技术保障。在电力设备向高电压、大容量方向持续发展的背景下，此类高效节能的试验技术及其可靠实现，已成为支撑电网安全稳定运行重要技术环节。
