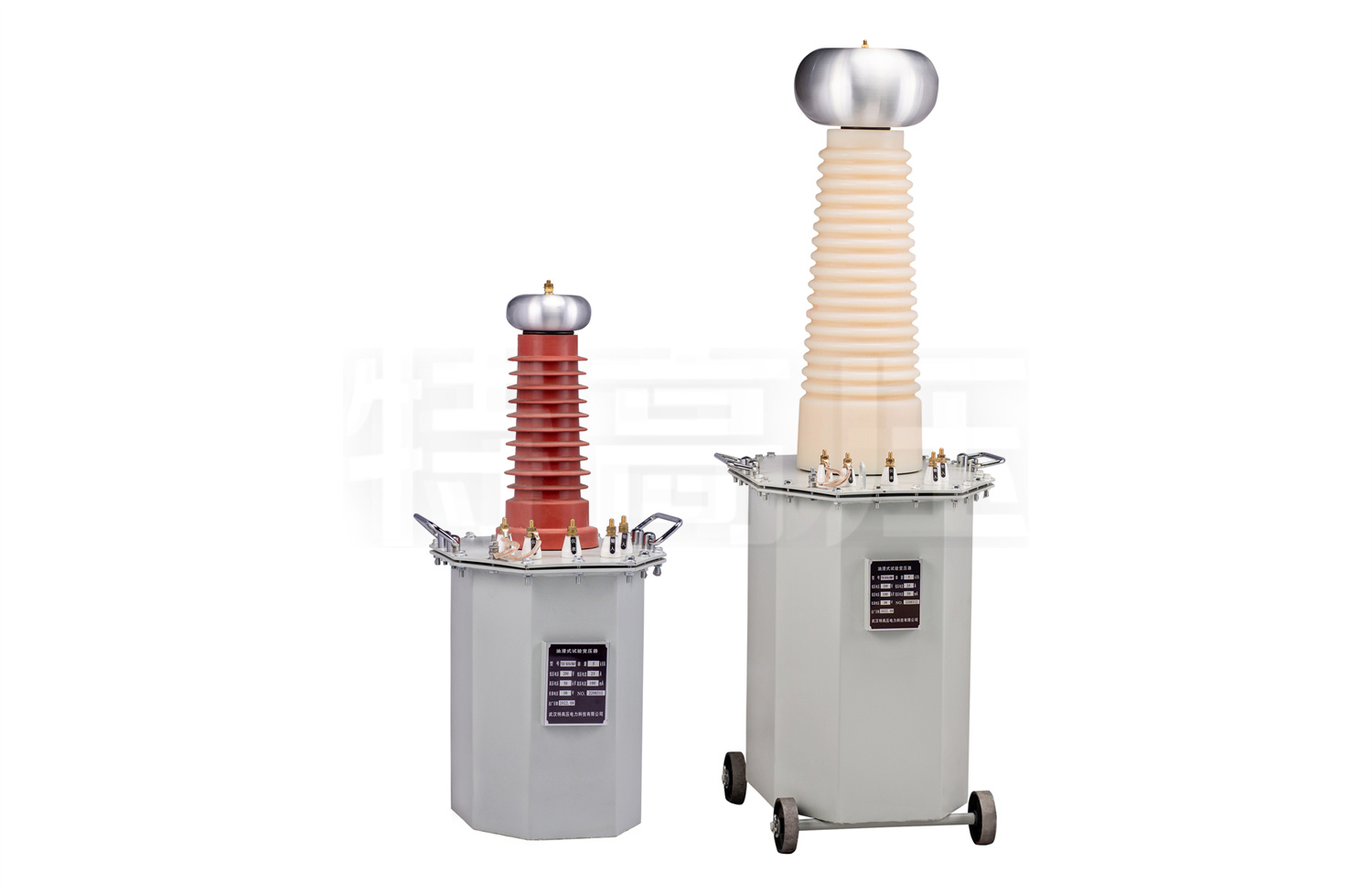

YDJ 油浸式试验变压器厂家推荐：关注绝缘可靠性、散热能力与串级扩展性

油浸式试验变压器的核心，是利用电磁感应原理升压，并借助变压器油的优异绝缘和散热性能，实现高电压、小电流的稳定、持续输出。

一、 结构原理与经典优势

1. 核心结构与工作原理：

• 绝缘：油的绝缘强度远高于空气，能够有效承担绕组间、绕组对地的绝缘，使得变压器结构更紧凑，能够实现更高的电压等级。

• 散热：变压器在试验过程中会产生热量（主要为铁损和铜损）。油的循环（自然对流或强迫循环）能将这些热量均匀地带走，散发到油箱壁和散热器，确保变压器在额定容量下可持续工作时间更长，温升稳定。

• 灭弧：万一内部发生轻微放电，油能迅速冷却和抑制电弧。

• 铁芯与绕组：采用优质硅钢片叠成的铁芯和高强度漆包线（或丝包线）绕制的绕组。一次（低压）绕组通常置于内侧，二次（高压）绕组采用分段式或圆筒式绕制，以优化绝缘和电压分布。

• 绝缘介质——变压器油：这是其得名“油浸式"的关键。整个器身浸泡在经真空滤油、脱气处理的高绝缘强度变压器油中。油的作用至关重要：

• 油箱与附件：坚固的油箱提供密封和保护，配有油位计、注油阀、接地端子等。高压出线通过专用的高压套管引出，确保对外绝缘可靠。

2. 串级连接获得更高电压：

• 单台油浸式试验变压器的电压受设计限制。当需要数百kV甚至更高的试验电压时，可以采用多台变压器串级的方式。

• 串级原理：将第一台变压器（励磁变）的高压绕组末端接地，其高压首端既作为输出，同时也作为第二台变压器（串级变）的一次侧电源。第二台变压器的油箱对地绝缘，其高压绕组的电位叠加在第一台之上，从而使最终输出电压为两台变压器高压之和。通过多级串联，可以经济地获得高试验电压。YDJ系列变压器在设计上通常考虑了串级使用的便利性。

二、 典型试验系统构成

一套完整的工频耐压试验系统，以YDJ油浸式试验变压器为核心，还包括：

• 调压器：用于平滑调节输入试验变压器的电压，从而控制高压输出。通常采用电动或感应调压器，要求调节平稳、波形畸变小。

• 控制箱（台）：集成了电源开关、电压电流仪表、过流保护、时间继电器、声光报警等。负责试验的启动、停止、升压速率控制、计时及安全保护。

• 测量系统：高压侧电压通常通过高压分压器进行测量，将高电压按比例转换为低压信号，由控制箱的仪表显示，此方法比通过变比换算更为直接准确。

• 保护电阻：串联在高压回路中，用于限制被试品击穿时的短路电流，保护试验变压器和测量设备。

三、 核心应用场景与价值体现

YDJ油浸式试验变压器广泛应用于所有需要进行工频交流耐压试验的场合：

• 电力电缆的出厂、交接及预防性试验：检验电缆主绝缘和附件安装后的整体绝缘强度。

• 高压开关设备（如GIS、断路器、隔离开关）的绝缘考核：包括主回路对地、断口间以及相间耐压。

• 电力变压器、互感器的感应耐压试验（需配合倍频电源）及外施工频耐压试验。

• 旋转电机（发电机、电动机）的定子绕组耐压试验。

• 绝缘子、套管、避雷器等高压元件的型式试验。

• 电工电子产品的绝缘材料测试。

对于用户而言，选择一台优质的油浸式试验变压器意味着：获得了一种经久耐用、可靠性高的基础试验能力，其设计成熟，维护相对简便；具备出色的持续工作能力和散热性能，尤其适合需要长时间加压或重复性试验的场合（如电缆厂的出厂试验）；通过串级方式，具备了灵活可扩展的电压覆盖范围，一次性投资可以满足未来可能的更高电压试验需求；作为试验室的核心高压源，其输出的电压稳定性和波形质量是后续所有测量准确性的基础。

四、 选购时的综合评估要点

面对“厂家推荐"的询问，建议用户从绝缘可靠性、散热能力、工艺细节及配套完整性等维度进行专业考量：

1. 绝缘设计与材料工艺：绕组绕制工艺是否规整、紧密？采用的绝缘材料（绝缘纸、层压木板等）等级如何？变压器油的品牌和初始击穿电压是多少？这些是设备长期安全运行的根本。

2. 额定参数与实际带载能力：明确所需的额定输出电压和额定容量。容量（kVA）决定了在试验电压下能输出的电流，需考虑被试品的电容电流和泄漏电流。关注变压器在额定条件下的温升限值和允许持续运行时间。

3. 串级使用的便利性与安全性：如果未来有串级需求，需关注变压器是否预留了串级励磁绕组接口，结构上是否便于多台叠放和连接，绝缘支撑是否可靠。

4. 油箱与冷却结构：散热片的面积和设计是否合理？对于容量较大的变压器，是否采用片式散热器或考虑强迫油循环风冷？这直接影响其工作周期和寿命。

5. 出厂试验与认证：厂家是否提供完整的出厂试验报告（包括空载损耗、负载损耗、阻抗电压、感应耐压、外施耐压、局部放电等）？产品是否符合相关国家标准或行业标准？

6. 厂家的技术传承与系统集成支持：油浸式变压器是传统但讲究工艺的产品。厂家是否拥有成熟的生产经验和严格的质量控制体系？能否提供与调压器、控制箱、分压器等配套设备的选型指导，甚至提供完整的系统解决方案？这对于组建一个协调、可靠的试验系统至关重要。

总结

武汉特高压电力科技有限公司的YDJ油浸式试验变压器，承载着高压绝缘试验技术数十年的成熟积淀。它以变压器油为血脉，以电磁感应为灵魂，为验证电气设备绝缘系统的健壮性提供了经典、可靠的高压电场。用户在探寻“厂家推荐"时，实质上是在为高压试验室寻找一位沉默而强大的“能量基石"。通过系统性地审视设备在绝缘可靠性、散热效能、工艺水平、扩展灵活性以及厂家综合技术支撑等方面的表现，用户可以有效地甄选出那款能够为产品质量把关、电网安全投运提供坚实高压试验保障的专业设备及其提供者，从而在高压绝缘考核这一根本性环节上，建立起经得起时间考验的“电压长城"。
