在电力设备的生产、交接和预防性试验中，工频交流耐压试验是检验其绝缘强度最直接、有效的方法之一。它通过在设备绝缘上施加远高于其额定工作电压的工频交流高压，并维持规定时间，来综合考核绝缘材料、工艺和结构是否存在集中性缺陷，以及其耐受暂时过电压的能力。而承担这一高压输出任务的“主力军"，便是YDJ油浸式试验变压器。尽管电力测试技术不断演进，涌现出变频串联谐振、超低频等新型耐压试验系统，但油浸式试验变压器凭借其结构简单、操作直观、运行可靠、维护方便、适用性广的特点，在众多中低压设备的工厂试验、现场交接试验、特别是广大基层电力运维单位的常规预防性试验中，依然占据的地位。当用户面对“YDJ油浸式试验变压器选哪家"的疑问时，其深层诉求是寻找一款能够长期稳定、安全可靠地提供标准工频高压，为日常绝缘诊断工作提供坚实支撑的经典设备。武汉特高压电力科技有限公司的YDJ系列产品，正是对这一经典价值进行现代化诠释和实践的代表。

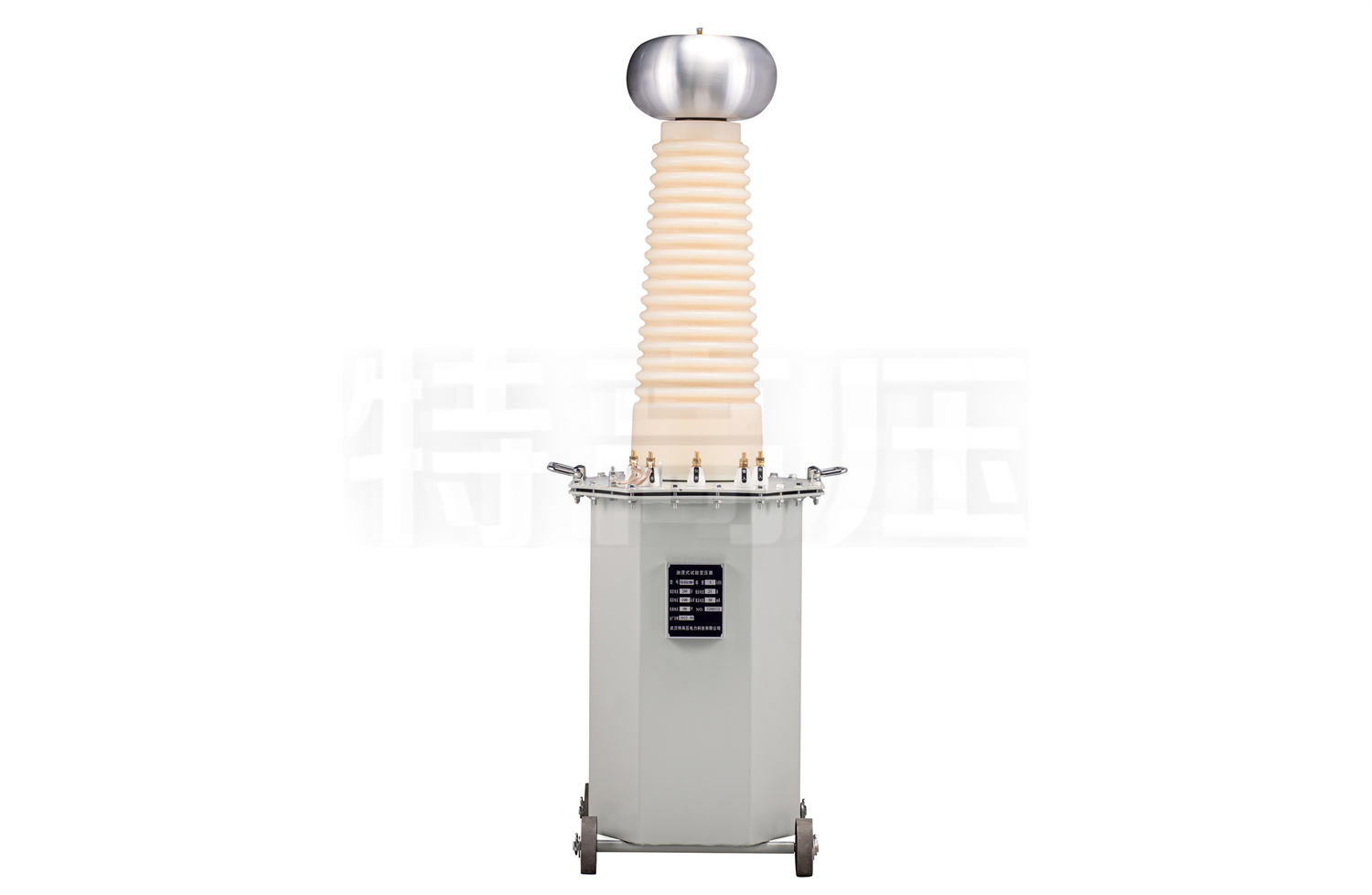

武汉特高压的YDJ油浸式试验变压器，其设计哲学在于回归经典结构的本质优势，并通过材料与工艺的优化提升其内在品质。
1. 油浸式绝缘与冷却系统：
这是其命名的由来，也是核心优势。变压器铁芯和绕组整体浸没于经过真空滤油脱气处理的高性能变压器油中。油介质提供了优良的电气绝缘强度，能够承受内部产生的高电场；同时，油作为高效的热传导介质，能够将绕组和铁芯在试验过程中产生的热量迅速传递到油箱壁，再通过对流散发到空气中，保证了设备在额定容量下能够持续稳定运行较长时间，胜任需要长时间加压的温升或寿命类试验。
2. 高品质铁芯与绕组工艺：
变压器铁芯采用优质冷轧晶粒取向硅钢片，采用阶梯接缝叠装工艺，有效降低了空载损耗和励磁电流。高压绕组采用高强度聚酯漆包线或丝包扁铜线，多层分段绕制，层间绝缘可靠，并采用科学的屏蔽和电位梯度控制措施，以优化内部电场分布，减少局部放电。严谨的绕制、真空浸渍和烘干工艺，确保了绕组整体的机械强度和绝缘结构的紧密性。
3. 配套调压控制与测量系统：
设备通常与专用调压控制箱配套使用。控制箱核心是一台大容量自耦调压器或柱式调压器，通过手动或电动方式，实现输出电压从零伏起始连续、平滑地调节，避免了合闸瞬间的电压冲击对试品和变压器自身的危害。控制箱集成了过流保护、零位保护、计时报警等功能。对于更高电压等级或更精确的测量需求，可配套高压电阻分压器，实现输出电压的数字化显示与记录。
4. 标准化接口与安全设计：
变压器设有清晰的高压输出端（A）、高压尾端（X，通常接地）和仪表绕组端。标准配置包括高压硅堆保护套筒（如需直流输出可安装）和均压罩。整个系统设计遵循高压试验的安全规范，强调一点接地和清晰的隔离区域。
通过规范化的现场试验流程，验证新敷设电缆的整体绝缘性能，确保其具备安全投运条件。
案例：某市政工程公司——新建开闭所至小区配电房10kV交联聚乙烯电缆敷设后交接试验
该工程新敷设一条YJV22-8.7/15kV-3×300mm²电缆，长度约850米。根据交接试验规程，需进行工频交流耐压试验。试验单位采用武汉特高压的YDJ-10kVA/50kV油浸式试验变压器及配套控制箱、保护电阻、分压器。
试验前准备与安全措施：在电缆两端设置安全围栏并悬挂警示牌。对电缆进行充分放电，并测量其绝缘电阻，确认初值合格。将电缆三相线芯短接，电缆的金属屏蔽层和铠装层接地。试验变压器高压尾（X端）牢固接地。将配套的水电阻保护球隙串联接入高压回路。连接高压分压器的信号线至控制箱测量端。
试验接线：将试验变压器的高压输出线（经保护电阻）连接到电缆的被试相（短接的三相导体）上。电缆的金属护层接地保持不变。所有接地线连接可靠，形成单点接地系统。
试验过程：
试验人员检查调压器是否在零位，然后合上控制箱电源。设置目标电压为2U0 = 17.4kV，试验时间5分钟。
缓慢旋转调压器手柄均匀升压。升压过程中，一人监视控制箱上的电压表（由分压器反馈）和泄漏电流表，另一人监护试验区域有无异常放电声。
当电压升至17.4kV时，停止升压，开始计时。在此电压下，持续监视泄漏电流值（显示为28μA，且非常稳定），并观察电压表示数是否平稳。
试验结果与判断：5分钟计时结束，未发生击穿或闪络。泄漏电流在整个加压期间无周期性摆动或显著增大。缓慢将电压降回零位，断开电源，并对电缆进行充分放电。
试验后复查：试验结束后，再次测量电缆的绝缘电阻，其值与试验前相比无明显变化。
现场试验负责人评价：“交接试验，图的就是规范和可靠。这套油浸式变压器我们用了好几年了，皮实。升压平稳，控制箱的过流保护也灵敏。像这种电缆耐压，标准要求就是工频。用它来做，方法直接，结果一目了然。只要泄漏电流稳得住，不超标，绝缘就基本没问题。虽然现在有更轻便的谐振装置，但对于我们这种常规的、电压等级不特别高的现场试验。稳定、熟悉、心里有底，这就是‘主力军’的价值。"
武汉特高压电力科技有限公司在高压试验设备领域，既拥抱技术创新，也尊重经过长期实践检验的经典方案。公司认识到，YDJ油浸式试验变压器所代表的工频耐压试验方法，其原理直观、标准明确，在大量的国标、行标和现场规程中依然是基础方法。公司生产该系列产品，并非简单的复制，而是在绝缘材料选用、真空浸油工艺、绕组绕制精度和配套电控可靠性等方面进行持续优化，旨在提升这一经典设备的长期运行稳定性、环境适应性和操作安全性。通过提供从5kVA到数百kVA、电压等级齐全的产品线，公司致力于满足不同用户对于基础绝缘耐压试验设备的多样化需求，成为用户在面对常规高压试验任务时，可以信赖的“老伙伴"式解决方案提供者。
技术的进步拓宽了高压试验的边界，但并未淘汰那些原理扎实、应用成熟的经典设备。YDJ油浸式试验变压器，正是这样一款历久弥新的选择。它在工厂质检、现场交接、教学科研、预防性试验等场景中，以其稳定的工频高压输出、清晰的试验原理和可靠的运行表现，持续发挥着绝缘强度“守门员"的作用。武汉特高压YDJ油浸式试验变压器，以其对经典结构的深度理解、对制造工艺的严谨把控和对用户实际使用习惯的尊重，为众多寻求“YDJ油浸式试验变压器选哪家"答案的用户，提供了一个经得起时间考验的选项。选择这样一款产品，意味着为您的绝缘试验体系，奠定了一块坚实、可靠、且易于掌握的基石。它或许不是前沿的技术，但往往是应对普遍试验需求时，最令人安心的那一个。
