洞察电力心脏的隐患：变压器绕组变形测试技术解析

在电力系统的庞大网络中，变压器扮演着的“心脏"角色，其健康状态直接关系到整个电网的稳定与安全。然而，在长期运行中，变压器难免会受到短路电流冲击、机械振动或运输不当等因素的影响，导致其核心部件——绕组——发生肉眼难以察觉的形变。这种形变会逐步削弱变压器的绝缘性能，增加损耗，甚至可能引发严重的运行事故。因此，对变压器绕组状态的精准检测，就如同为电力心脏进行专业的“体检"，是预防性维护中至关重要的一环。本文将重点解析变压器绕组变形测试仪的技术原理与应用价值，并介绍武汉特高压电力科技有限公司在该领域的专业设备。

一、变压器绕组变形测试仪的工作原理

变压器绕组变形测试仪的核心技术基础是频率响应分析法。该方法通过向变压器绕组的一端注入一组特定幅值和频率的正弦波信号，并在线路的另一端检测其响应信号。当绕组发生机械位移、扭曲或鼓包等变形时，其内部分布参数（电感、电容、电阻）会发生相应改变。这些参数的微小变化，会显著影响绕组在不同频率下的传输特性，从而在频率响应图谱上表现为波峰、波谷的偏移、增多或减少。

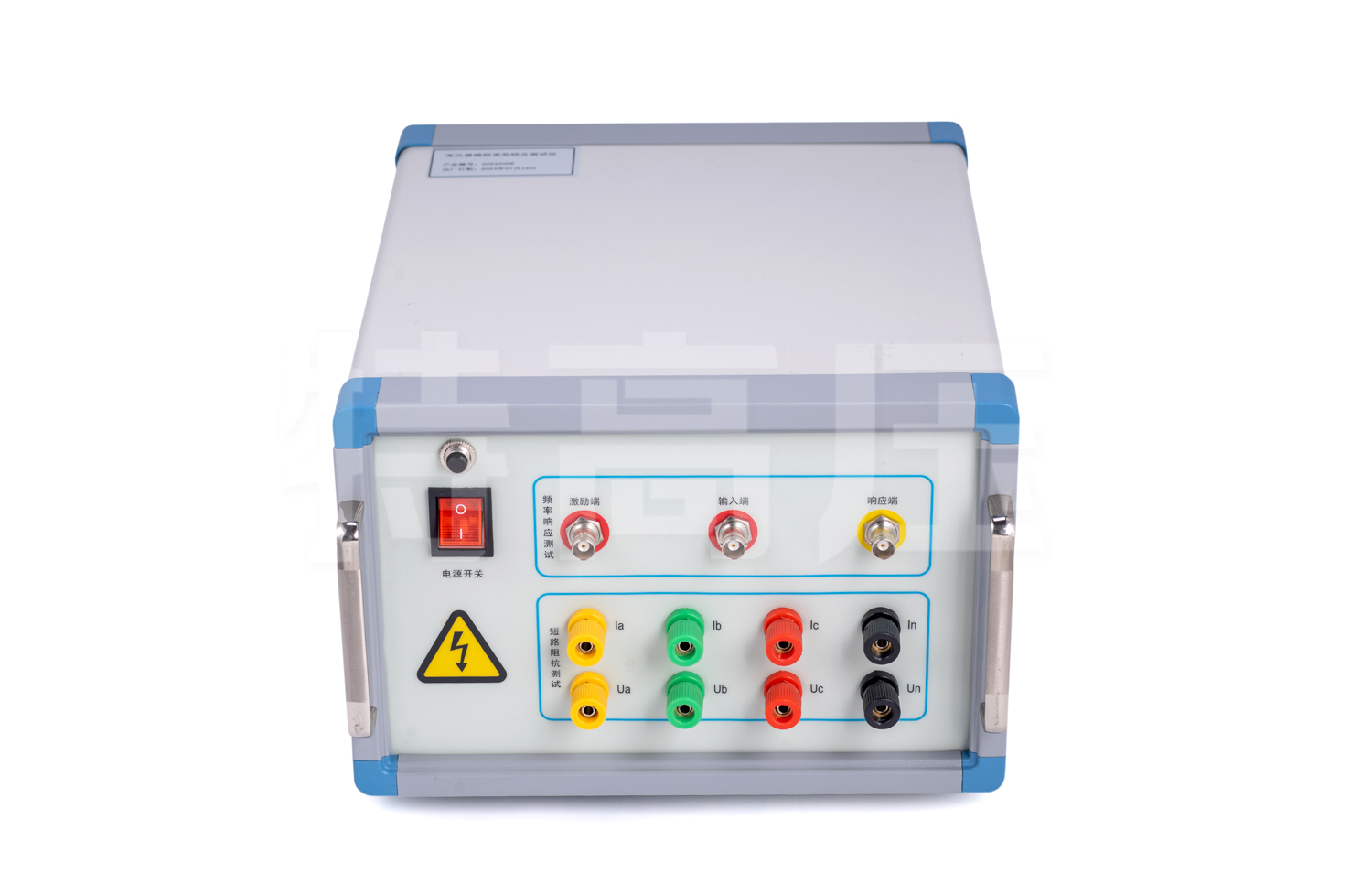

武汉特高压电力科技有限公司生产的变压器绕组变形测试仪，正是基于这一原理进行精心设计。设备通常由扫频信号源、高精度数据采集模块、嵌入式计算机系统以及专业的分析软件构成。在测试过程中，仪器能够自动完成信号的发送、接收、数据记录与存储，并通过USB或无线方式将数据传至上位机软件，生成清晰、直观的频率响应曲线。通过将当前曲线与变压器出厂时、出厂交接时或上一次测试的原始曲线进行比对，技术人员能够清晰、准确地判断出绕组是否发生了变形以及变形的可能程度。

二、武汉特高压绕组变形测试仪的性能特点

武汉特高压的该类测试设备，经过多年的技术积累与市场检验，形成了一系列稳定且实用的性能特点。

首先，在测量精度与重复性方面，设备采用了高稳定度的信号源与抗干扰能力强的采集电路，确保了在不同现场电磁环境下，测试结果均具有良好的重复性与一致性。这对于进行长期趋势分析与精准判断至关重要。

其次，在操作便捷性与智能化方面，仪器设计充分考虑了现场工程师的使用习惯。大尺寸触摸屏与人性化的交互界面，使得测试流程一目了然。设备通常具备一键自动测试功能，并能自动生成标准化的测试报告，大大提升了现场工作效率，降低了了对操作人员经验的过度依赖。

再次，在数据处理与分析能力上，配套的专业分析软件不仅提供多种经典的波形比对算法（如相关系数法、频谱偏差法等），还内置了丰富的典型故障案例库和专家诊断系统，能够辅助技术人员对绕组的变形类型（如轴向、径向扭曲，鼓包等）进行初步判断，为后续的检修决策提供有力支持。

此外，设备的便携性与环境适应性也值得称道。针对变电站等现场环境，仪器往往采用坚固耐用的机箱设计，并配备大容量锂电池，支持长时间的户外工作，能够满足多种复杂条件下的测试需求。

三、绕组变形测试的实际应用场景与价值

变压器绕组变形测试仪的应用贯穿于电力设备管理的全生命周期。

在新变压器出厂验收与安装投运前，进行一次绕组变形测试，可以获取原始的、健康的“指纹"图谱，作为日后状态评估的基准。

在变压器遭受近区短路冲击或外力撞击后，及时进行绕组变形测试，是判断其内部是否受损、能否继续投运的关键依据，可以有效防止带病运行导致故障扩大。

在变压器的定期预防性试验中，将其作为一项常规项目，能够建立绕组状态的长期档案，实现从“故障后维修"到“状态检修"的积极转变，防患于未然。

对于计划进行大修或搬迁的旧变压器，维修前后的测试可以验证检修效果，搬迁前的测试则能评估其运输后的状态，保障资产价值。

武汉特高压电力科技有限公司提供的变压器绕组变形测试解决方案，正是为了帮助广大电力用户夯实安全基础，提升运维效率。其设备以可靠的性能、便捷的操作和专业的服务，成为了众多供电公司、大型厂矿企业及检修单位的优先选择。

结语

总之，变压器绕组变形测试仪是现代电力系统精益化运维的工具。它以其科学的技术原理和客观的检测数据，让潜伏在变压器内部的机械性隐患无处遁形。武汉特高压电力科技有限公司作为该领域的持续深耕者，其产品和服务为广大用户的变压器安全稳定运行提供了坚实的技术保障。在保障电网安全的征程中，选择专业、可靠的检测设备，无疑是迈出了至关重要的一步。
